合工大方華高副教授/ 丁運生教授團隊 Macromolecules：動態(tài)交聯(lián)的近晶型液晶彈性體結構與性能研究的新進展
2023-09-23 來源：高分子科技

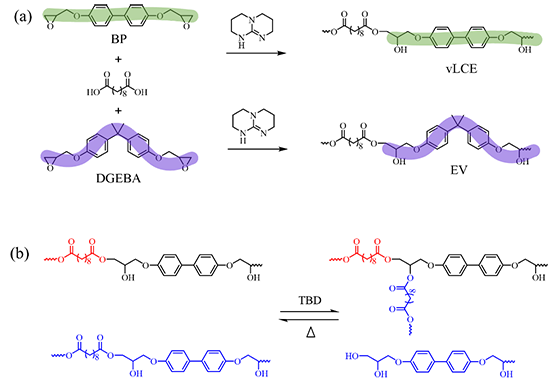

液晶彈性體（LCE）是液晶聚合物經(jīng)適度交聯(lián)而來，其在外界刺激作用（溫度、電場、磁場、光照）下，可展現(xiàn)大幅可逆形變等致動性能，在人工肌肉、智能器件和軟體機器人等領域具有廣闊的應用前景。液晶基元的取向排列和交聯(lián)網(wǎng)絡結構是影響其致動性能的關鍵因素，但分子鏈交聯(lián)和分子取向排列過程存在競爭關系，如何調控LCE中液晶基元的取向排列仍具有挑戰(zhàn)性。將“類玻璃高分子（vitrimer）”概念引入液晶彈性體的制備和性能調控中，運用締合型動態(tài)共價交聯(lián)取代穩(wěn)態(tài)交聯(lián)，解決液晶基元取向和網(wǎng)絡結構形成過程的矛盾，已成為開發(fā)新型高性能液晶彈性體的有效策略。深入認識液晶彈性體vitrimer體系中非均相液晶基元與動態(tài)網(wǎng)絡的結構特點和松弛特性具有重要意義。
開展“降溫-升溫”循環(huán)小幅振蕩剪切（SAOS）實驗，利用時間分辨線性粘彈性分析實驗數(shù)據(jù)發(fā)現(xiàn)，材料函數(shù)2δ/π和G''/G*可準確反映vLCE體系存在的玻璃化轉變和液晶有序-無序相轉變過程，而m-EV和EV僅出現(xiàn)玻璃化轉變；升溫過程的彈性模量大于降溫過程，表明液晶基元有序-無序轉變受到動態(tài)交聯(lián)網(wǎng)絡的限制，導致無序化過程出現(xiàn)明顯的滯后現(xiàn)象（圖2a）。在液晶相轉變溫度區(qū)間，近晶相層狀結構的生成導致彈性模量急劇上升，造成時溫等效疊加失效，無法獲得完整溫度范圍的流變主曲線（圖2b）。采用Kohlrausch-Williams-Watts （KWW）拉伸指數(shù)模型
對高溫應力松弛曲線進行擬合分析，定量描述網(wǎng)絡重排動力學。拉伸指數(shù)β（0 < β ≤1）是反映松弛分布寬度的指數(shù)，β越小表示松弛時間分布越寬。擬合結果EV 和m-EV 的β值接近1，vLCE的β值明顯低于1，表明 EV 和m-EV 是均相體系，而聯(lián)苯液晶基元的存在給vLCE的結構松弛帶來明顯的非均相特征（圖2c）。同樣，表觀活化能的分析發(fā)現(xiàn)，高頻區(qū)（短時間）流動活化能 (EWLF) 隨LCM 含量增加而增加，較好地反映了骨架剛度控制低溫下的鏈擴散，而低頻區(qū)（長時間）及由應力松弛實驗所得流動活化能 (Ea) 隨著LCM 的增加呈現(xiàn)出降低的趨勢（圖2d）。據(jù)此推測vLCE在液晶轉變溫度以上也是非均相的，LCM有序排列可以將酯交換催化劑TBD排擠出層狀液晶區(qū)域，動態(tài)b-羥基酯基和催化劑在vLCE中局部分布導致Ea的降低。該研究工作揭示了液晶彈性體vitrimer獨有的非均相結構演化和動態(tài)交聯(lián)網(wǎng)絡的松弛特性，有望加深對動態(tài)共價交聯(lián)的近晶型液晶彈性體結構與性能的認識。該工作以“Rheology of Smectic Liquid Crystalline Elastomers with Dynamic Covalent Bonds”為題發(fā)表在《Macromolecules》上，文章第一作者和通訊作者是合肥工業(yè)大學方華高副教授，第二作者是碩士研究生張凡，該研究得到了國家自然科學基金項目的支持。
此工作是該團隊近期關于動態(tài)交聯(lián)高分子設計合成和結構性能研究的最新進展之一。團隊提出了基于動態(tài)硼酸酯與硼氮配位協(xié)同作用的自修復超分子彈性體設計策略，制備的材料不僅具有良好的室溫自修復能力，而且具有高強度、高延展性與抗穿刺等特點，有望應用于可穿戴柔性電子器件，軟體防護裝備等領域（Mater. Horiz. 2021, 8, 216; Polymer 2022, 256, 125200）。團隊研究了環(huán)氧vitrimer體系拓撲凍結轉變溫度區(qū)域的臨界凝膠行為（Macromolecules 2020, 53, 4855），并以此為基材開發(fā)隔離結構電磁屏蔽材料和導熱絕緣復合材料（Compos. B Eng. 2021, 215, 108782; Ind. Eng. Chem. Res. 2022, 61, 3320; ZL202010352580.6）。最近，該團隊在非均相vitrimer彈性體領域取得進展，成功開發(fā)了耐熱抗蠕變的嵌段SBS-vitrimer材料（Macromolecules 2022, 55, 10900; ZL202111226248.6）。此外，在環(huán)境友好水性涂料中引入動態(tài)共價鍵，制備多種強韌自修復的功能涂料（ACS Appl. Polym. Mater. 2022, 4, 5920; Prog. Organ. Coat. 2023, 180, 107571; ZL 202210712054.5）
原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.3c00887
版權與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關新聞
- 北化盧詠來教授團隊《Chem. Mater.》：動態(tài)共價交聯(lián)的橡膠基體輔助構筑高度垂直排列取向的BN微觀結構用于高性能熱界面材料 2023-06-27
- 清華大學徐軍課題組《Mater. Horiz.》: 熱-紫外調控的動態(tài)共價交聯(lián)彈性體用于光刻轉印柔性電路 2022-10-13
- 浙大謝濤教授課題組 Angew：可正交編程宏觀形狀與微觀拓撲結構的動態(tài)高分子 2022-01-07
- 南京大學成義祥教授等 Angew：原位光聚合手性共組裝液晶剛性網(wǎng)格發(fā)光體應用于CP-EL的EMLs材料 2025-07-15
- 華南理工大學王林格教授團隊 Small：以聚合誘導自組裝方法制備與調控具有剛性直鏈成核鏈段的球狀液晶納米顆粒 2025-07-13
- 中南民族大學秦四勇、黃蓉團隊 AFM：具有分層結構的可注射肽液晶水凝膠指導成肌細胞排列 - 促進肌肉功能恢復 2025-07-09
- 天津大學潘莉教授團隊 CEJ：具有雙晶網(wǎng)絡的乙烯-丙烯嵌段共聚物 - 高性能彈性體及HDPE/iPP共混物的升級回收 2025-07-20
