国产精品日日摸夜夜添夜夜添无码_亚洲国产成人精品无码区99_蜜桃秘做爰免费网站_国产一区二区不卡视频_精品人人槡人妻人人玩_色777狠狠狠综合伊人_日日夜夜嫩草_国产精品无码久久久_国产精品无码久久久久av_五月天堂婷婷爱_久草资免费资源_羞羞答答综合网_又湿又紧又爽视频免费软件_每日更新日韩精品_欧美精品18videosex性欧_橙人精品在线观看

搜索：
四川大學吳錦榮/兀琪《Macromolecules》: 通過設計共振異構化效應獲得高強度且可修復的溴丁基橡膠離聚物
2023-11-18  來源：高分子科技

  在各種超分子自修復材料體系中，離聚物因其具有高的機械性能、熔融加工性及易于調節(jié)的結構而被認為是商業(yè)上最有發(fā)展前景的自修復材料之一。但是傳統(tǒng)離聚物的修復需要超高的能量輸入，如子彈在高度穿刺時產生的熱量，這在日常生活中是難以達到的，故而限制了離聚物的進一步發(fā)展。離聚物的修復依賴于離子對的“跳躍”機制。因此，加快離子對的“跳躍速率”對于促進愈合過程十分有必要。通常，高離子對“躍遷”速率主要來自高度動態(tài)的網絡，但是高度動態(tài)的網絡不利于機械性能。因此，將高機械性能與高效的愈合能力相結合，對離聚物的進一步商業(yè)化發(fā)展及其重要。


  四川大學吳錦榮教授團隊前期研究發(fā)現(xiàn)：陽離子中取代基的供電子效應能夠誘導形成更規(guī)則和更大的離子聚集體，這可以改善離聚物的力學性能，同時，供電子效應由于其較低的相互作用能及其塑化效應，產生了更快的離子松弛豫動力學，因而賦予離聚物較高的自愈性能（ACS Appl. Mater. Interfaces 2020, 12, 53239?53246; Sci. China Mater. 2021, 64(7): 1780–1790; Composites Science and Technology 2021, 216, 109035）。


  本文通過在溴化丁基橡膠（BIIR）離聚物中構建共振異構化效應，賦予溴化丁基橡膠（BIIR）離聚物前所未有的機械性能及優(yōu)異的自修復性能。作者將4-（烷基氨基）吡啶（DMAP）及其衍生物接枝到BIIR中形成離聚物。共振異構化效應可以在離子化的DMAP及其衍生物中發(fā)生。共振異構化效應的產生可以形成更強的離子相互作用以及更大的規(guī)整離子聚集體。以此制備的溴化丁基橡膠具有很高的拉伸強度（21 MPa）和韌性（92 MJ/m3），這超過了已報道的其他BIIR離聚物以及通過共價交聯(lián)的BIIR彈性體。并且可以實現(xiàn)100%的高效修復。此外，該BIIR離聚物具有優(yōu)異的氣體阻隔性能，可以替代傳統(tǒng)的硫化BIIR應用于汽車輪胎。

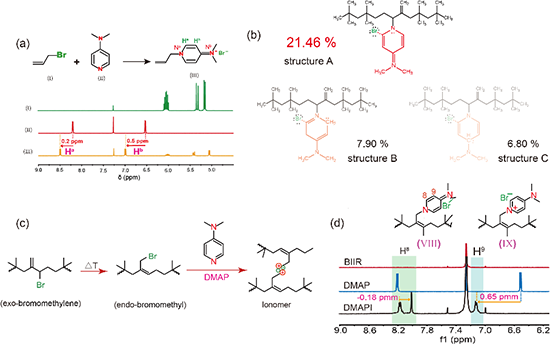

  前期工作證明，DMAP與溴的離子化反應發(fā)生在DMAP中吡啶環(huán)上的氮（Na）（J. Mater. Chem. A, 2020, 8, 24645-24654）。在這項工作中，作者首先通過合成小分子模型化合物證明了離子化的DMAP具有共振異構化效應。緊接著，將DMAP引入BIIR中，利用Br與DMAP的反應將其離子化。離子化的DMAP在聚合物中也表現(xiàn)出明顯的共振異構化效應。



  為了深入探究共振異構化效應的優(yōu)勢，作者采用4-叔丁基吡啶(BP)接枝的BIIR（BPI）作為對比樣，前期工作中所報道的BPI不涉及共振異構化效應 （ACS Appl. Mater. Interfaces 2020, 12, 53239?53246）。DFT結果證明，DMAPI中的共振異構化效應在增強離子相互作用中起著重要作用。小角X射線衍射及透射電鏡（TEM）都表明，共振異構化效應所帶來的強離子作用能夠使得離聚物形成更多、更規(guī)整、更大的離子聚集體。



  DMA測試結果顯示，在整個測試范圍內，DMAPI的儲能模量都高于BPI，這是由于共振異構化效應所形成的較大的規(guī)整離子聚集體起到了增強的效果。共振異構化效應不影響BIIR本身的鏈段運動，但是延遲了離子團簇（CR）的松弛。DMAPI中的CR松弛峰比BPI更明顯，且發(fā)生在更高的溫度下，并且DMAPI中的CR松弛活化能遠高于BPI。這些都說明共振異構化效應有利于DMAPI形成更穩(wěn)定的離子網絡，從而賦予DMAPI更強的機械性能。DMAPI的機械強度高達21 MPa，是BPI的3.5倍。DMAPI的強度不僅高于已報道的吡啶或者咪唑離子化的BIIR，更高于共價交聯(lián)的BIIR彈性體。迄今為止，DMAPI是唯一一種具有高于20MPa機械強度的BIIR基材料。



  除此以外，通過簡單地調整DMAP衍生物的側基塑化效應來調節(jié)BIIR離聚物中的CR松弛。引入具有高塑化效應的取代基可以降低離子團簇的弛豫溫度，加速CR的松弛，降低其松弛活化能。但是即使在塑化效應最高的情況下，具有共振異構化的DBAPI的CR松弛活化能仍遠高于取代基塑化效應最小但是不具有共振異構化的BPI。因此，共振異構化效應是穩(wěn)定動態(tài)網絡的一種很好的方法。受益于共振異構化效應的增強，即使衍生物的取代基具有較大塑化效應，相應的BIIR離聚體也表現(xiàn)出優(yōu)異的力學性能。并且共振異構化能夠大大降低塑化效應對BIIR離聚體力學性能的負面影響，但是，塑化效應卻能夠大大提高BIIR離聚體的自修復性能，具有較長烷基取代基的BIIR離聚體具有較好的愈合性能。在100℃下，DBAPI的愈合率可達100%。



  該工作以“Mechanically Robust and Healable Bromobutyl Rubber Ionomer via Designing Resonance Isomerization Effect”為題發(fā)表在雜志Macromolecules上。四川大學高分子科學與工程學院博士生熊慧、博士張林軍（現(xiàn)任江蘇神馬電力股份有限公司重點實驗室總經理，技術總工）為共同第一作者，四川大學高分子科學與工程學院吳錦榮教授、兀琪副研究員為共同通訊作者。該工作受到國家自然科學基金（No. 51873110）、四川省科技項目（No. 2021YFS0402、No.2021JDJQ0018）和四川省自然科學基金項目（No. 2022NSFSC1982）的資助與支持。


  論文鏈接：https://pubs.acs.org/doi/full/10.1021/acs.macromol.3c00835

版權與免責聲明：中國聚合物網原創(chuàng)文章？锘蛎襟w如需轉載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
【大 中 小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
